Fácil limpando eficiente alto em blocos inteiramente soldado do permutador de calor da placa

O permutador de calor em blocos & Completo-soldado da placa é um produto novo na família compacta do permutador de calor.

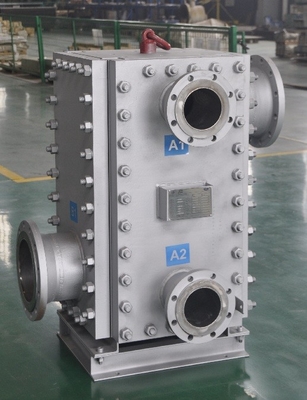

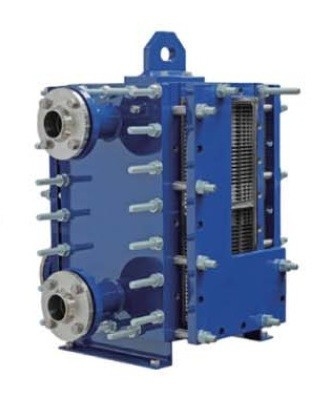

O pacote da placa soldado inteiramente com folhas da placa é montado em um quadro de 4 aparafusou os painéis laterais com uma placa superior e uma pressão de sustentação da placa de base. Os painéis laterais são fornecidos com os bocais com entrada e tomada fluidas.

Devido à estrutura parafuso-conectada, as placas podem facilmente ser desmontadas para a limpeza e a manutenção fáceis do pacote da placa.

As folhas da placa são soldadas entre si sem nenhuma gaxeta usada, assim que pode ser aplicada para aplicações da alta temperatura & da pressão.

O perfil ondulado da folha da placa causa a turbulência pesada do líquido, assim que o coeficiente de transferência térmica é 2-4 vezes do tubo & do permutador de calor convencionais do escudo. Sob a mesma condição de trabalho, a área exigida para a transferência térmica é somente 25-30% do tubo & do permutador de calor convencionais do escudo.

Princípio/fluxo do trabalho

As folhas de metal finas são pressionadas para produzir placas onduladas e uma pilha de tais placas onduladas é soldada então uma outra e para formar assim o permutador de calor em blocos & inteiramente soldado da placa. As folhas vizinhas estabelecem os canais estreitos e tortuosos in-between e permitem que o líquido de funcionamento corra através. O líquido fluido e quente frio corre através de seus próprios canais em ordem. Os canais frios e quentes são separados pela folha naturalmente, onde a inversão térmica ocorre.

Atribuível ao princípio da estrutura & de funcionamento, este tipo de PHE é caracterizado pela estrutura compacta, pegada pequena, eficiência da transferência térmica de calor elevado, operação flexível, aplicação larga, baixa perda de calor, a instalação & limpeza fácil, etc.

Especificação

Vantagem

1. Coeficiente de transferência térmica de calor elevado – sob a mesma condição do limite da gota de pressão, o coeficiente de transferência térmica é 2-4 vezes do tubo & do permutador de calor do escudo;
2. Estrutura compacta – tamanho pequeno & resposta rápida ao controle;
3. De pouco peso – custo reduzido do metal precioso;
4. O laser soldou o pacote da folha da placa – alta pressão & resistência térmica;
5. A turbulência pode ser causada mesmo em caso da baixa velocidade. Baixo sujar devido à força de corte grande na superfície da parede da folha.
6. O fluxo múltiplo pode fluir em sentidos opostos – a eficiência da inversão térmica pode extremamente ser aumentada e a temperatura próxima da aproximação é conseguida;
7. Distribuição uniforme do líquido – a eficiência da transferência térmica é aumentada e a resistência do fluxo é diminuída;
8. Painéis laterais Demountable & emendas visíveis da soldadura no núcleo – limpeza & manutenção fáceis;
9. Experiência rica de produtos seguros & seguros da fabricação –;
10. Abundância dos estoques em componentes – prazo de execução reduzido;
11. Eficiência alta da gestão – baixo custo em produtos.

Referência
