Tipo gota da placa de S S de baixa pressão do projeto do Preheater de ar/estrutura compacta

Tipo gota da placa de S S de baixa pressão do projeto do Preheater de ar/estrutura compacta

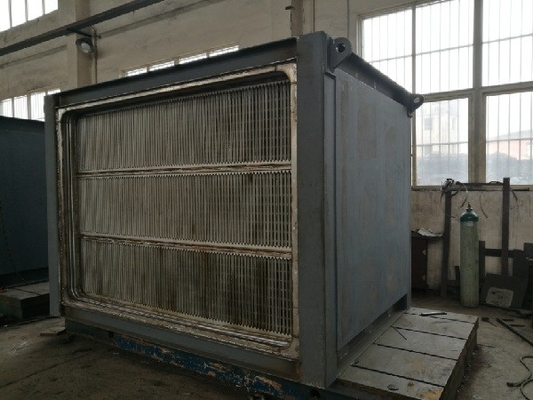

O Preheater de aço inoxidável da placa é um tipo eficiente & de poupança de energia alto avançado de preheater, que tem as vantagens da transferência térmica eficiente alta, da gota de baixa pressão, da estrutura compacta, da resistência de corrosão, da vida útil longa, da baixa acumulação da fuligem, da limpeza fácil, etc. Pode evitar não somente o estourado tubo de transferência térmica devido à corrosão da temperatura de alta temperatura, baixa, ao bloco-acima fácil e à falha prematura do permutador de calor da tubulação de calor, mas igualmente ao volume grande e à vida útil curto comparados com o permutador de calor do tubo.

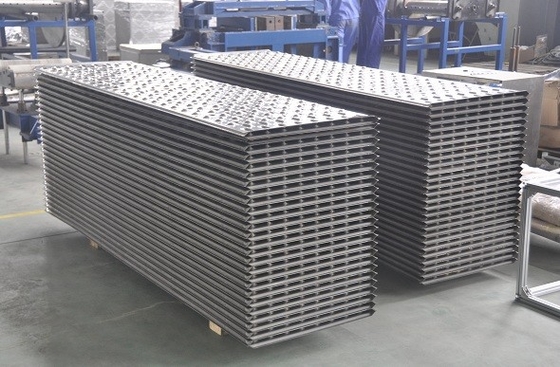

O Preheater de aço inoxidável da placa substitui a tubulação tradicional do tubo e de calor por folhas da placa como componentes da transferência térmica. O gás e o ar (gás de carvão) transferem o calor através das folhas da placa onde o líquido fluido e frio quente é separado completamente. A superfície da parede do canal de fluxo mantém-se mudar e conduz-se à turbulência aumentada do líquido de fluxo de modo que o desempenho da transferência térmica seja melhorado. Além disso, a folha da placa tem uma superfície lisa e uma resistência sujando mais baixa dos inchaços.



Princípio/fluxo do trabalho

• Para a indústria de aço: O Preheater de aço inoxidável da placa é usado para o sistema duplo do pré-aquecimento de fogão quente da explosão no alto-forno, onde o preheater de ar e o preheater do gás de carvão são arranjados. O gás de conduto ao redor de 300℃ esgotado do fogão quente da explosão, está entregado separadamente no preheater de ar e no preheater do gás de carvão paralelamente para pré-aquecer o gás do ar e de carvão até 190℃ antes que estejam conduzidos no fogão quente da explosão para a combustão e para refrigerar para baixo o gás de conduto em torno de 140℃ antes que esteja descarregado da pilha.
• Para a indústria petroquímica 1: O Preheater de aço inoxidável da placa é usado para o sistema da recuperação de calor waste de calefator, onde o preheater de ar da placa é arranjado. O gás de conduto quente esgotado do calefator está conduzido no preheater de ar pré-aquecer o ar antes que esteja introduzido no calefator para a combustão. O gás de conduto é conduzido então na baixa temperatura & no preheater de ar resistente à corrosão da placa do esmalte, onde o gás de conduto é refrigerado para baixo a 100℃ e descarregado então da chaminé.
• Para a indústria petroquímica 2: O Preheater de aço inoxidável da placa é usado no sistema do pré-aquecimento do gás waste de incinerador, onde o preheater do gás waste da placa é arranjado. O gás de conduto quente esgotado do incinerador está conduzido no preheater da placa do gás waste da placa pré-aquecer o gás waste antes que esteja conduzido no incinerador para a combustão. Quando o gás de conduto for conduzido no preheater ou no preaquecedor de ar para refrigerar, onde o gás de conduto está refrigerado para baixo em torno de 100℃ e descarregado então da chaminé.



Especificação

Caudal dos meios Nm3/h
Caudal do gás de conduto Nm3/h Nm3/h
Temperatura da entrada do projeto do ℃ dos meios
Temperatura da tomada do projeto do ℃ dos meios
Temperatura do ℃ do gás de conduto da entrada
Temperatura do ℃ do gás de conduto da tomada
Resistência do lado do gás de conduto & Pa da perda
Resistência dos meios & Pa laterais da perda
Uma quantidade do projeto de quilowatt da inversão térmica
Modelo	QYDYD
Material da folha da placa	304, 316L, 2205/de assunto de 1mm às condições de trabalho
Material do escudo	Q235B







Vantagem

1. Desempenho eficiente da transferência térmica: O tipo componente da placa da transferência térmica tem um coeficiente de transferência térmica total 1-3 vezes mais altamente do que aquela do componente tubular e de 30%~100% da transferência térmica mais altos do que aquele do tipo do tubo do calor. Na vista que a mudança da temperatura e do tamanho antes e depois de que o processo do aquecimento, canal de fluxo variável é projetado assegurar o coeficiente de transferência térmica total aperfeiçoado e a gota minimizada da resistência.
2. Gota de baixa pressão: Com a mesma área da inversão térmica, a área do fluxo do tipo da placa é 5 vezes mais grande do que aquela do tipo convencional preheater do tubo do calor. Quando o meio flui no tipo preheater da placa, encontra menos agradecimentos da gota da resistência ao canal reto, à área mais grande do fluxo e à distância mais curto. O canal de fluxo variável é projetado assegurar o coeficiente de transferência térmica total aperfeiçoado e a gota minimizada da resistência. Comparado com o tipo preheater da tubulação de calor, o tipo da placa reduziu a gota da resistência por 20%-60%, que é somente 40%-60% do tipo tubular.
3. Boa resistência contra a alta temperatura: O componente da transferência térmica do preheater da placa é feito de aço inoxidável resistente ao calor alto e pode operar-se com segurança em uma temperatura até 450℃.
4. Confiança alta: O projeto do preheater da placa impede a corrosão do ponto de condensação e o material de construção é altamente resistente contra a alta temperatura. O projeto de canal do fluxo leva em conta as características do gás de carvão e elimina a área inoperante. O bocal da entrada do gás é levantado e revestido e uma velocidade de fluxo apropriada é aplicada para evitar a abrasão às folhas da placa. Todo o estes contribuem à confiança extremamente melhorada
5. Baixo sujar: Com special o projeto corrugado e a superfície lisa da transferência térmica, o tipo preheater da placa têm mal a fuligem acumulada.
6. Estrutura compacta: O preheater da placa é da relação compacta alta. Para o tipo tubular (tipo da tubulação de calor), for sobre 60m2/m3 quando para o preheater da placa, ele é 160m2/m3, que é ao redor 3 vezes mais altamente.



Caso típico 1

o combustível de gás natural ateado fogo carvão da caldeira 150t/h melhora, em Sinopec Jiujiang Corp.

Não.	Artigo	Unidade
	Modelo não QYDYD-16-145-25153V
1	Temperatura do projeto	℃	300
2	Pressão do projeto	kpa	10
3	Pressão de teste	kpa	30
4	Fluxo de ar	Nanômetro3 /h	147200
5	Fluxo do gás de conduto	Nanômetro3 /h	198000
6	Temperatura da entrada de ar	℃	30
7	Temperatura da tomada de ar	℃	131
8	Temperatura da entrada do gás de conduto	℃	200
9	Temperatura da tomada do gás de conduto	℃	130
10	Capacidade de projeto de inversão térmica	quilowatt	5425
11	Espessura da folha da placa	milímetro	1,0
12	Material de placa		SS304
13	Material de Shell		Q235B









Caso típico 2

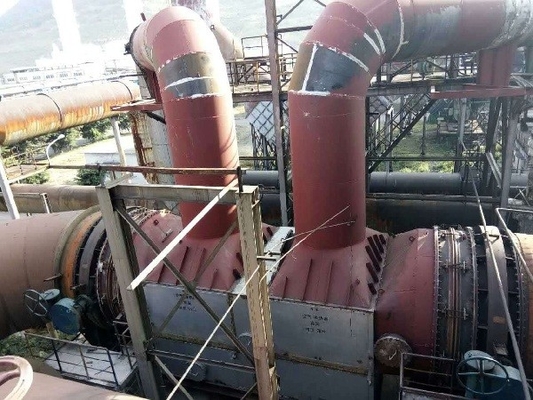

o alto-forno #3 melhora o projeto, a ciência dos aços de Fangda & a tecnologia especiais Co., Ltd.

Especificação		Preheater de ar	Preheater do gás de carvão
Modelo não.		QYDYD-162-183-1965H	QYDTD-202-204-2482M
Temperatura do projeto	℃	450	450
Pressão de funcionamento	kpa	12	10
Pressão do projeto	kpa	20	20
Pressão de teste	kpa	30	30
Fluxo médio	Nanômetro3 /h	46000	69000
Fluxo do gás de conduto	Nanômetro3 /h	42522	56978
Temperatura média da entrada do projeto	℃	20	55
Temperatura da tomada média do projeto	℃	180	180
Temperatura da entrada do gás de conduto	℃	281	281
Temperatura da tomada do gás de conduto	℃	135	135
Perda da resistência do lado do gás de conduto	Pa	≤700	≤800
Perda lateral da resistência dos meios	pa	≤700	≤1000
Material de placa		316L/304, 1mm	32205/316L, 1mm
Material de Shell		Q235B	Q235B







Clientes principais

Petroquímico Co. de Sinopec Zhanjiang Dongxing, Ltd.

Sinopec Jiujiang Empresa

Petroquímico Co. de Sinopec Shanghai, Ltd.

Fujian Refinação & Petroquímico Empresa limitou

Produto químico Co. de Shiyou, Ltd.

Grupo industrial Co. de carvão de Pingdingshan, Ltd.

Aço novo Co. de Yangchun, Ltd.

Ciência dos aços de Fangda & tecnologia especiais Co., Ltd.
